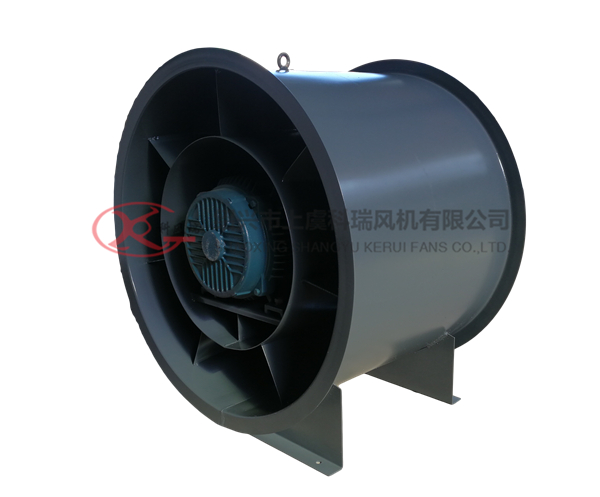

一、特性及应用

      SWF系列风机应用于子午加速方法和“准三元”流动理论设计，采用直线形外简、锥型轮毂、扭曲翼形叶片的结构形式。压力较同机号轴流风机高，风量较同机号离心风机大。具有效率高、结构紧凑、噪声低、体积小、安装方便等优点，广泛适用于宾馆、饭店、商场、写字楼、体育馆等高级民用建筑的通排风、管道加压送风及工矿企业的通风换气场所。其中双速风机可根据使用工况要求通过变速来调整所需风量、风压。

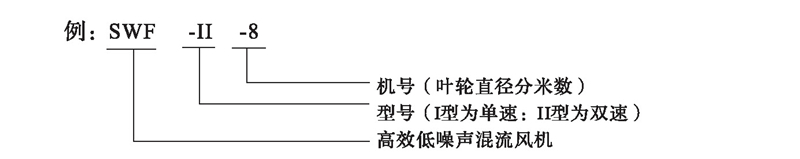

二、型号说明

注: SWF(A) 型可根据需要制成消音型(进出风端加置专用滴声器);表示方法:机号后面加字母“X" ;

SWF(A)型和SWF(B)型均可制成屋顶式结构:表示方法:机号后面加字母“W"

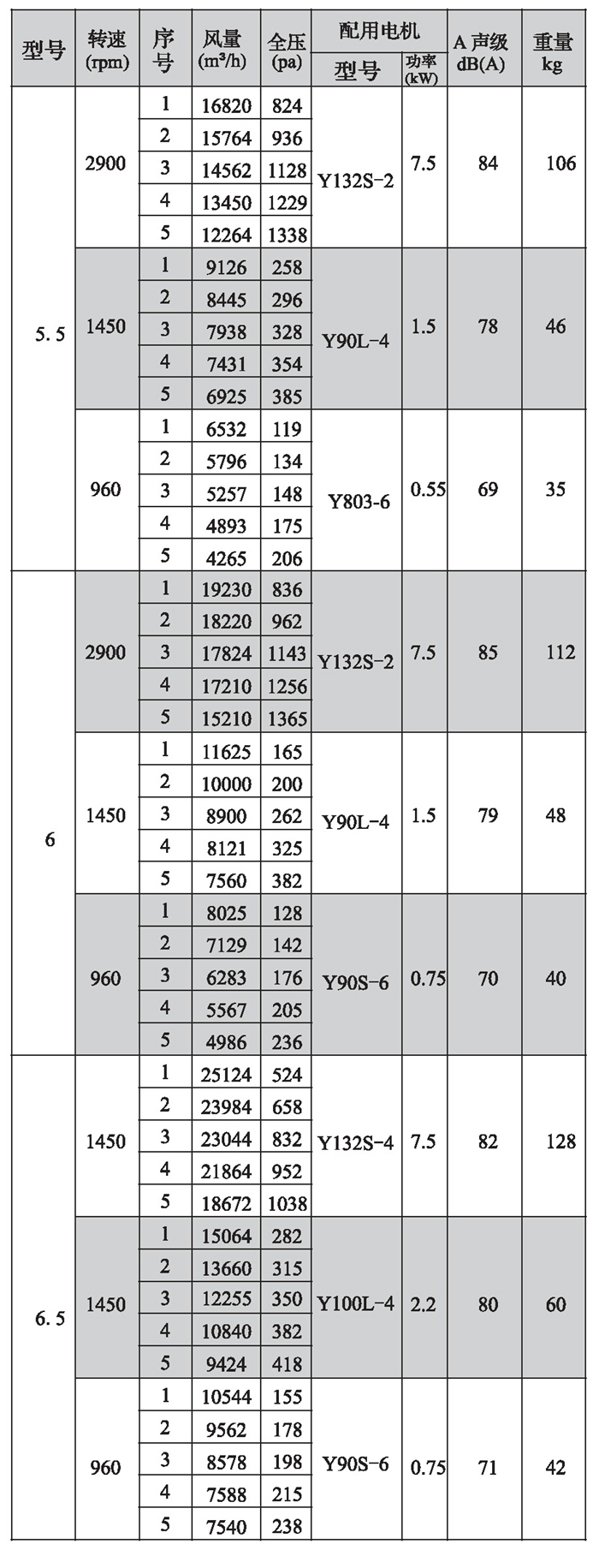

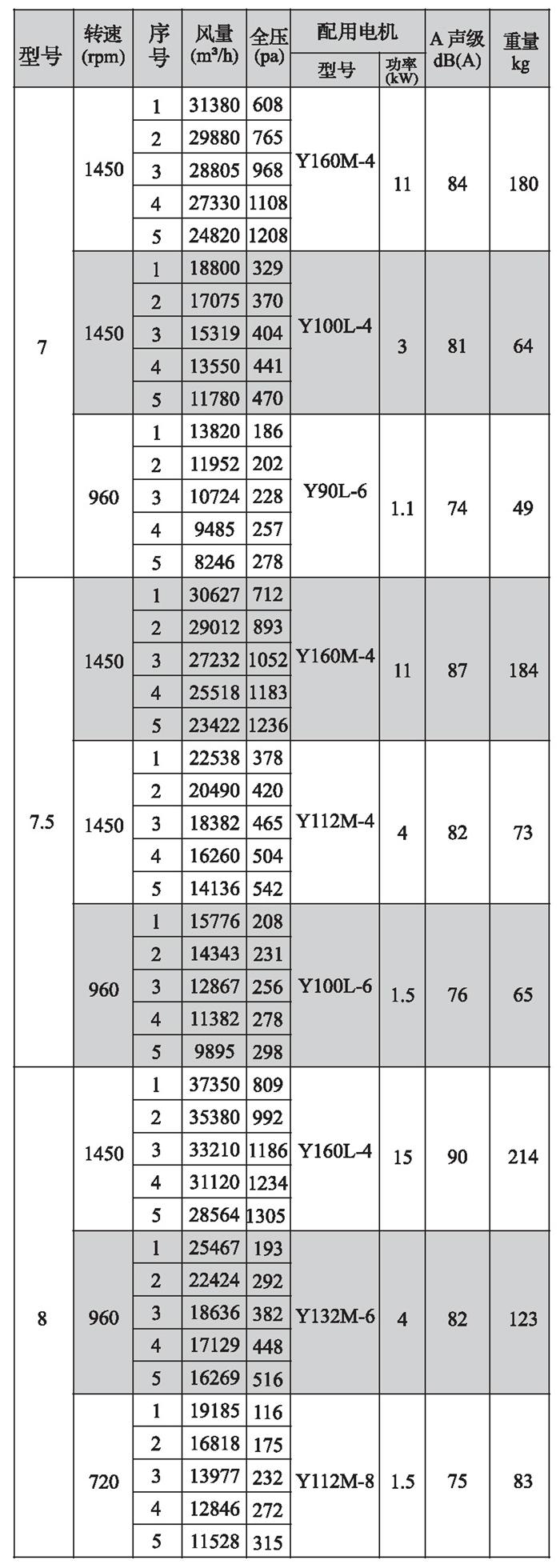

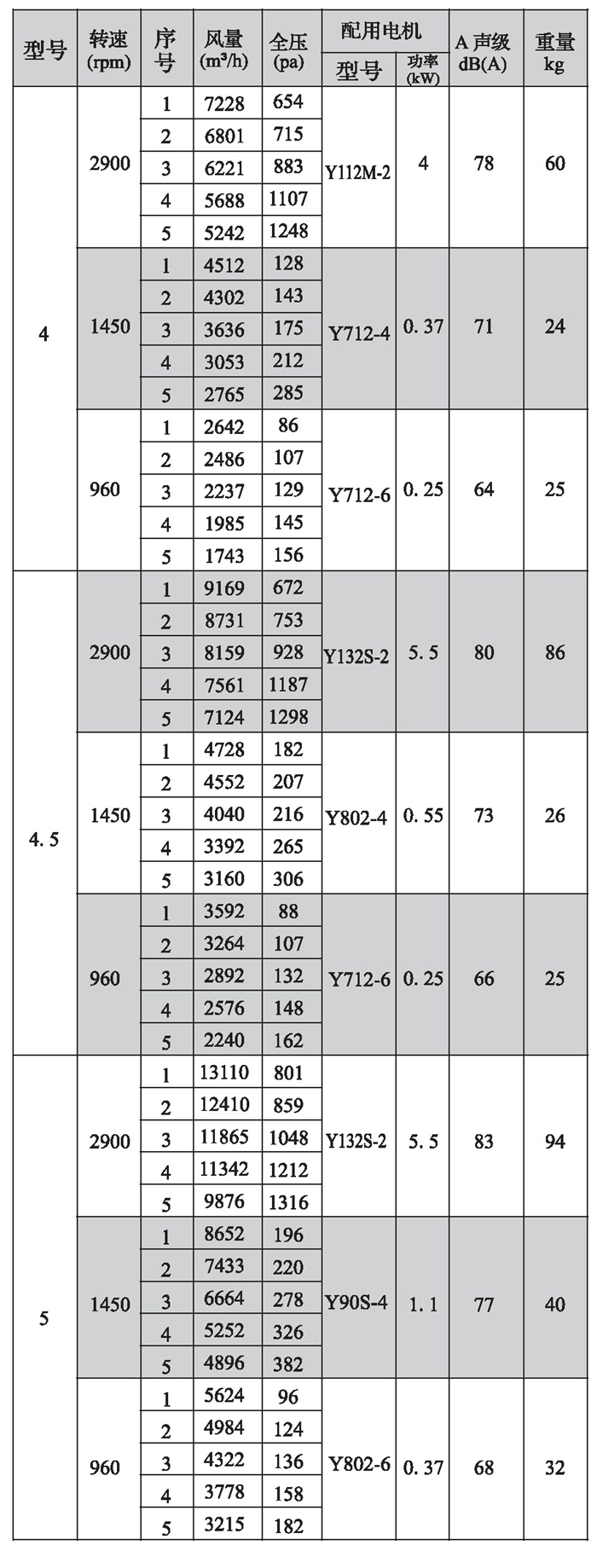

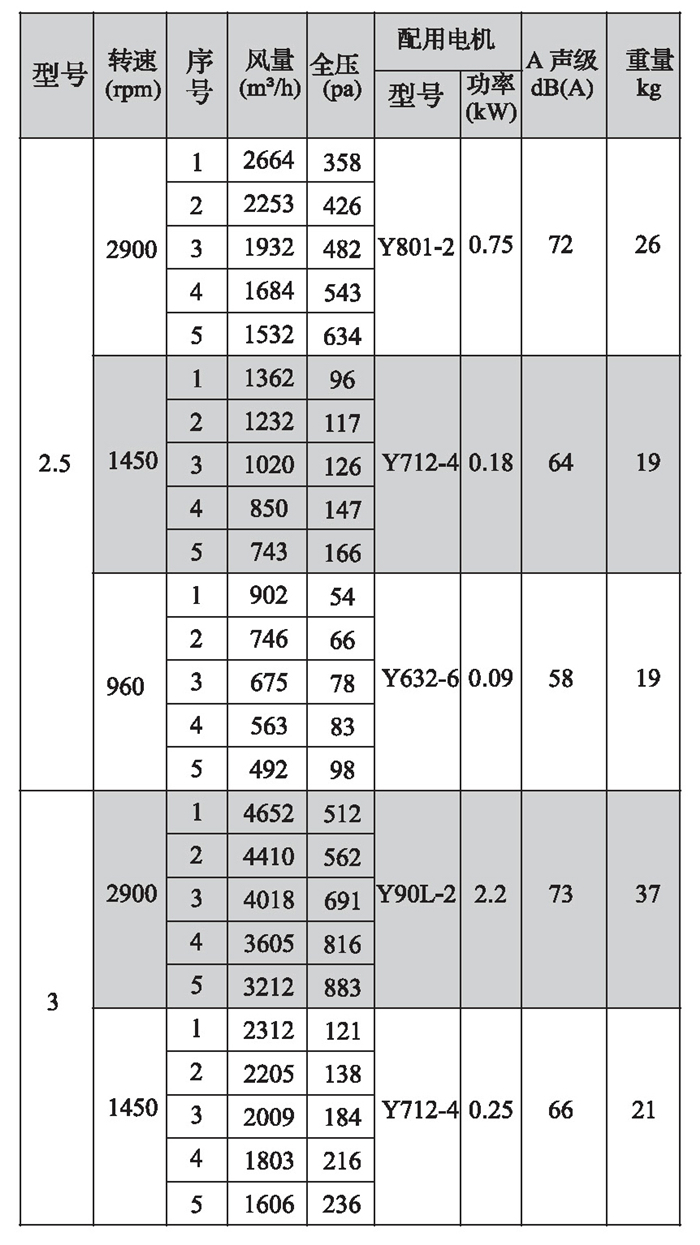

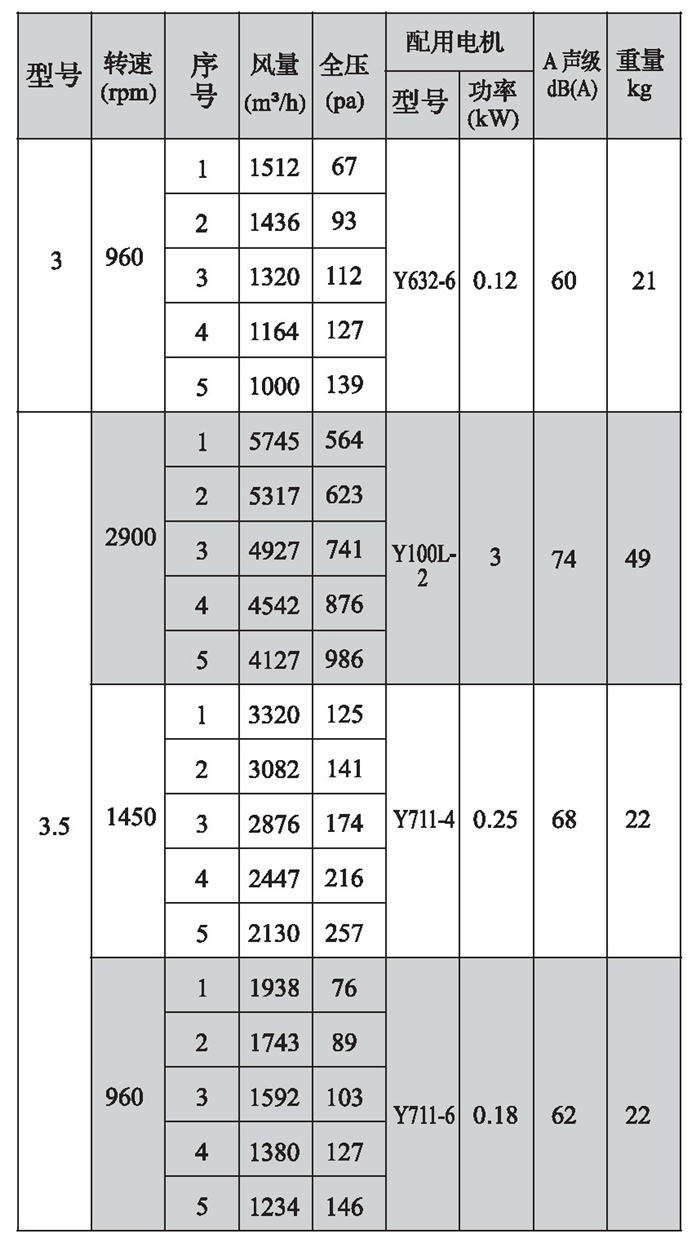

SWF-I系列混流式风机性能参数(1)

SWF-I系列混流式风机性能参数(2)

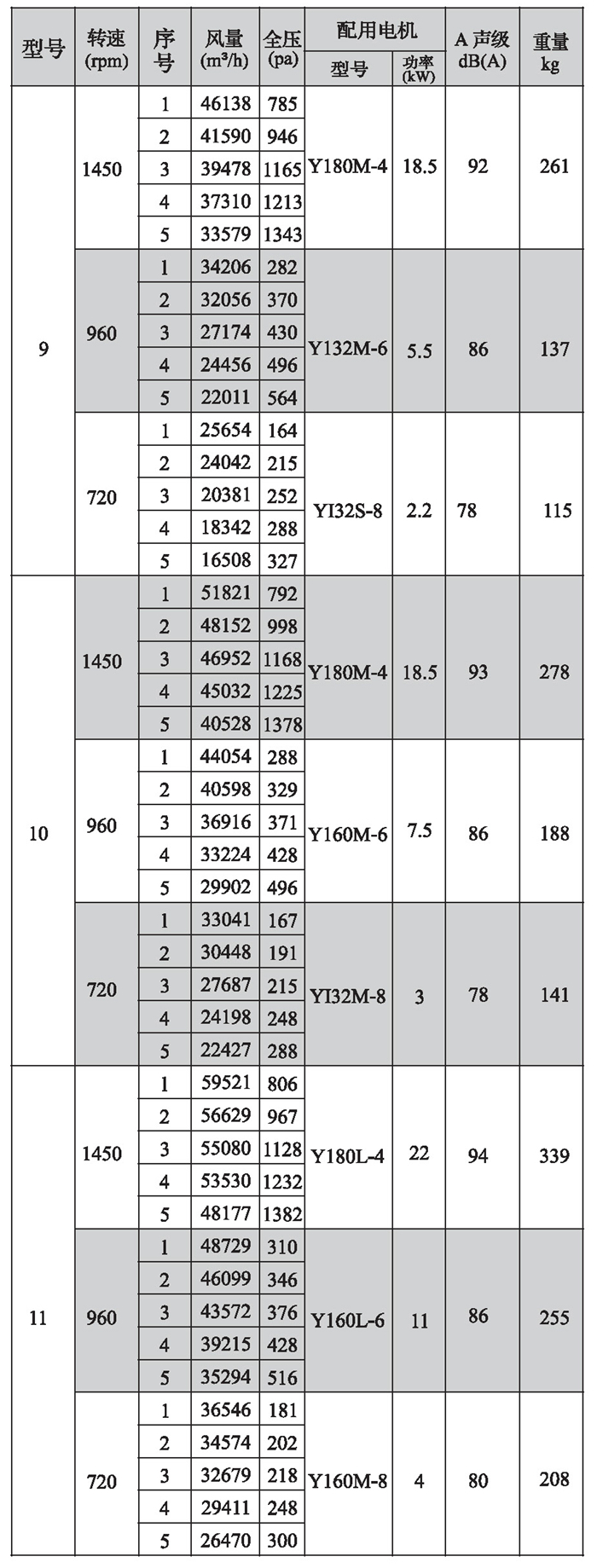

SWF-I系列混流式风机性能参数(3)

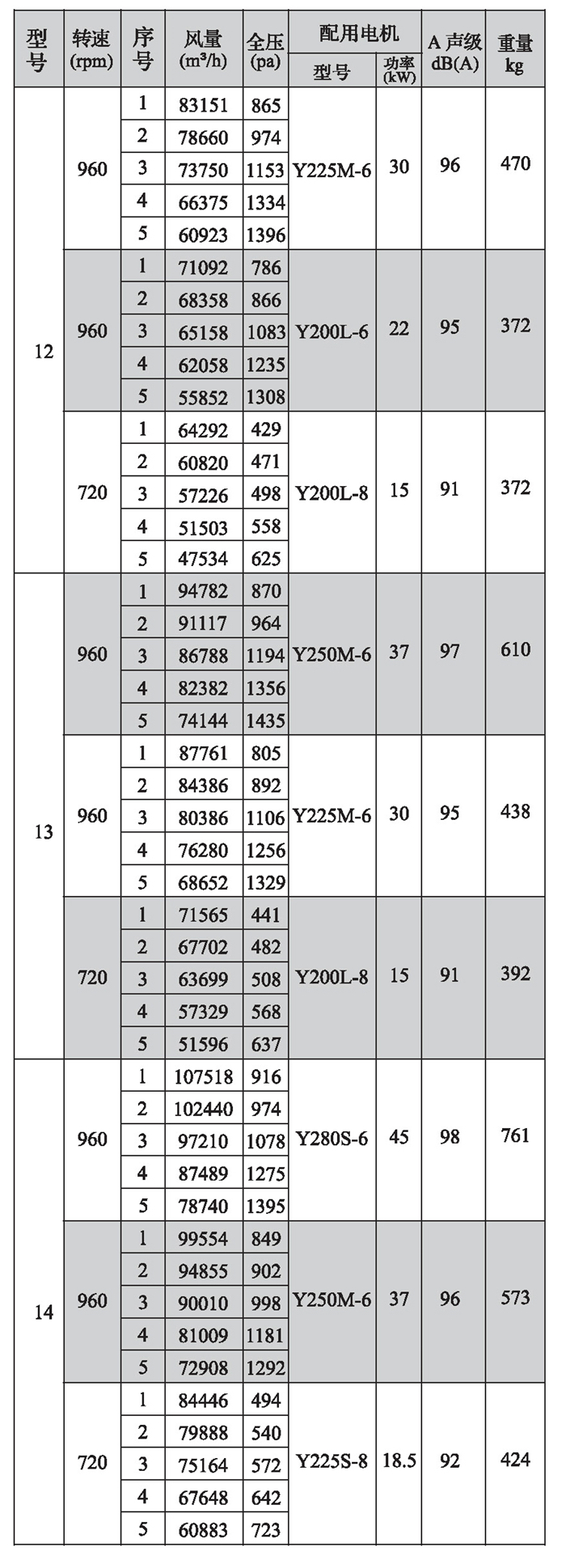

SWF-I系列混流式风机性能参数(4)

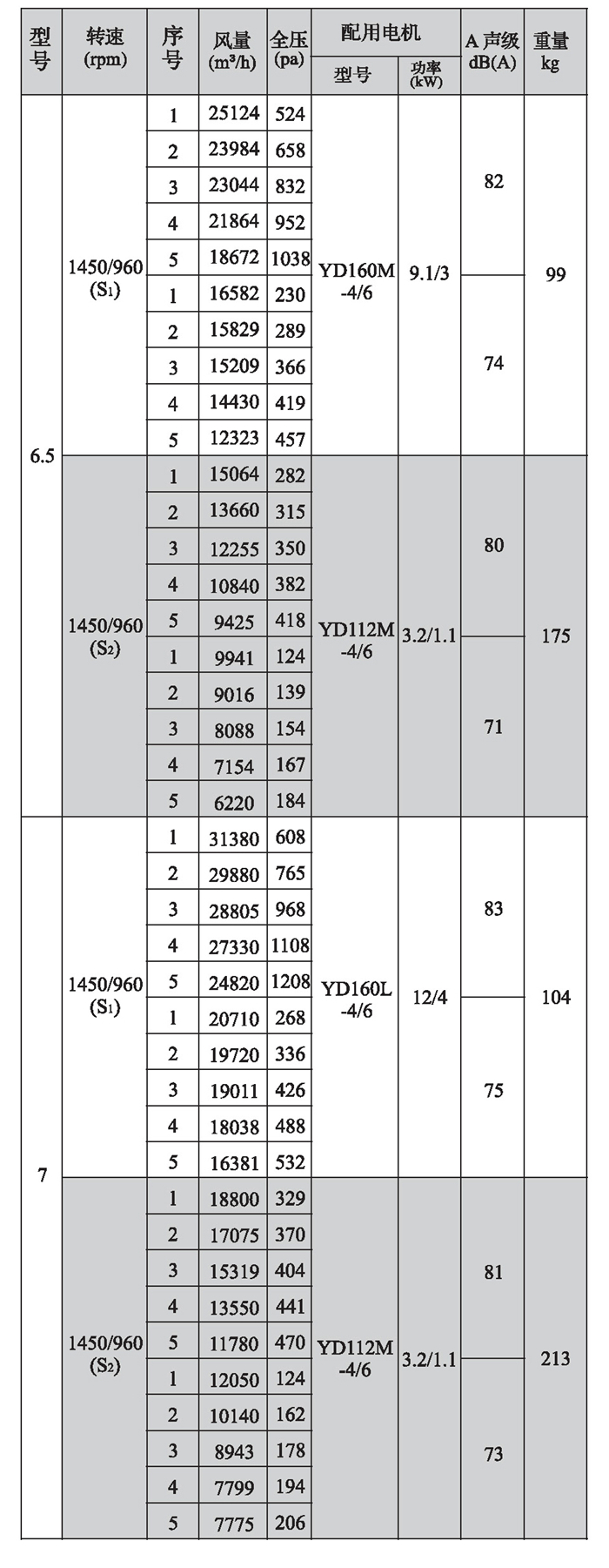

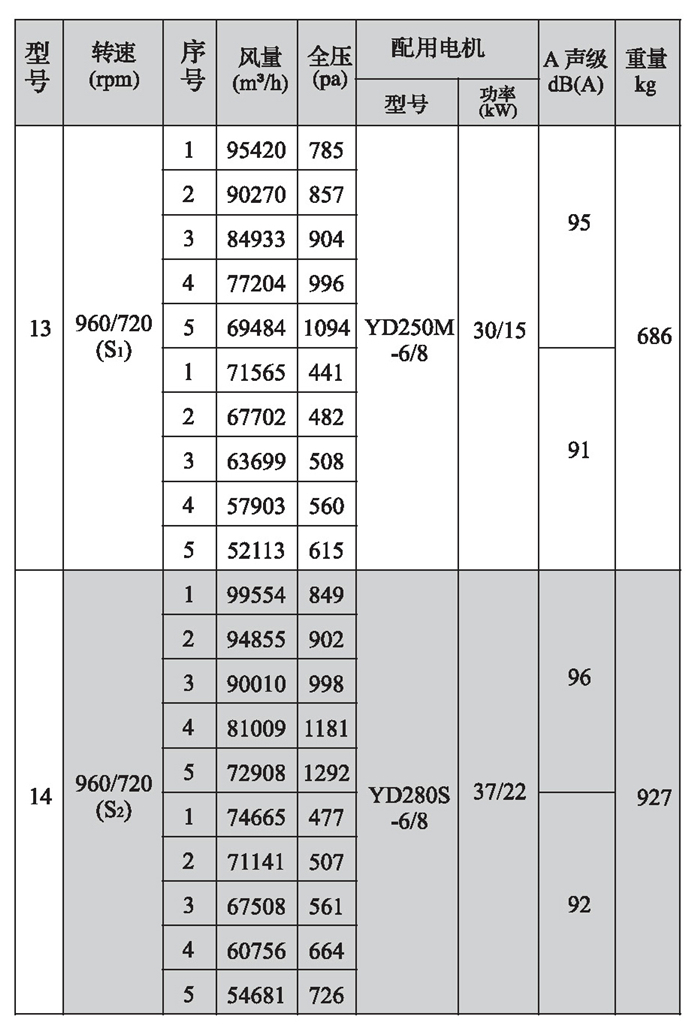

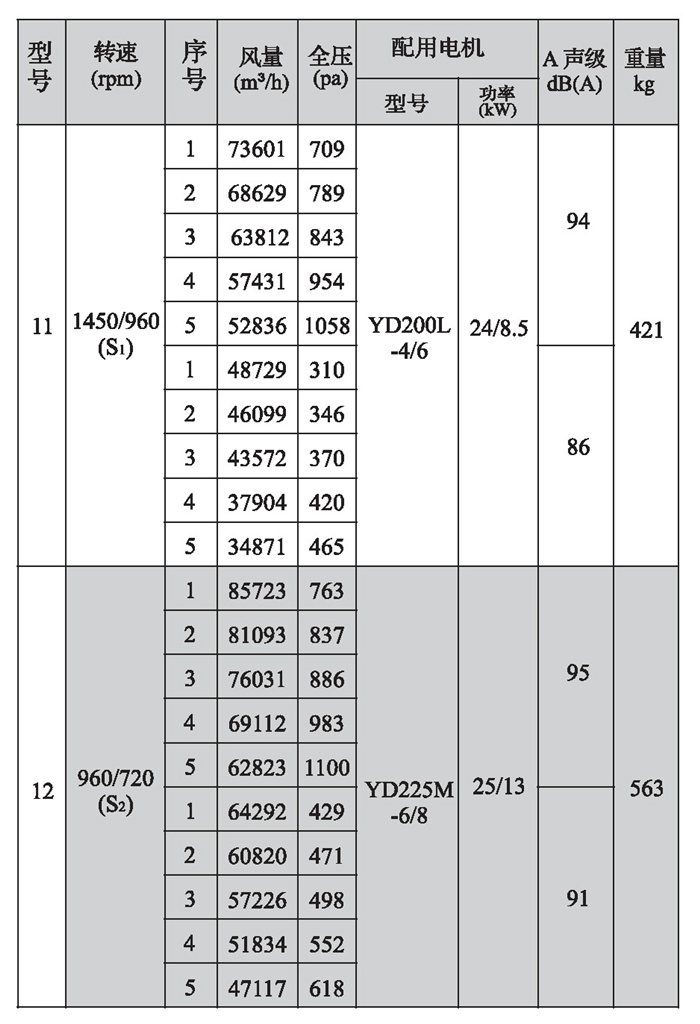

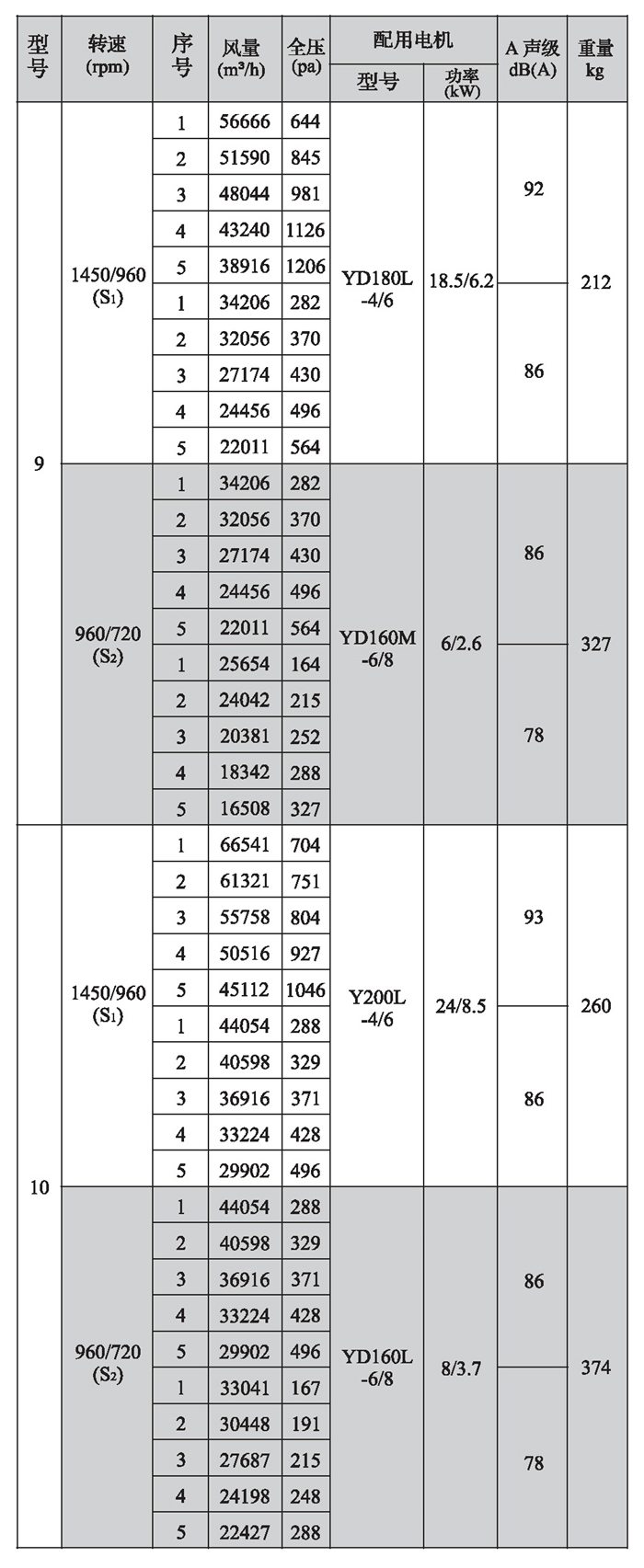

SWF-II系列混流式风机性能参数(1)

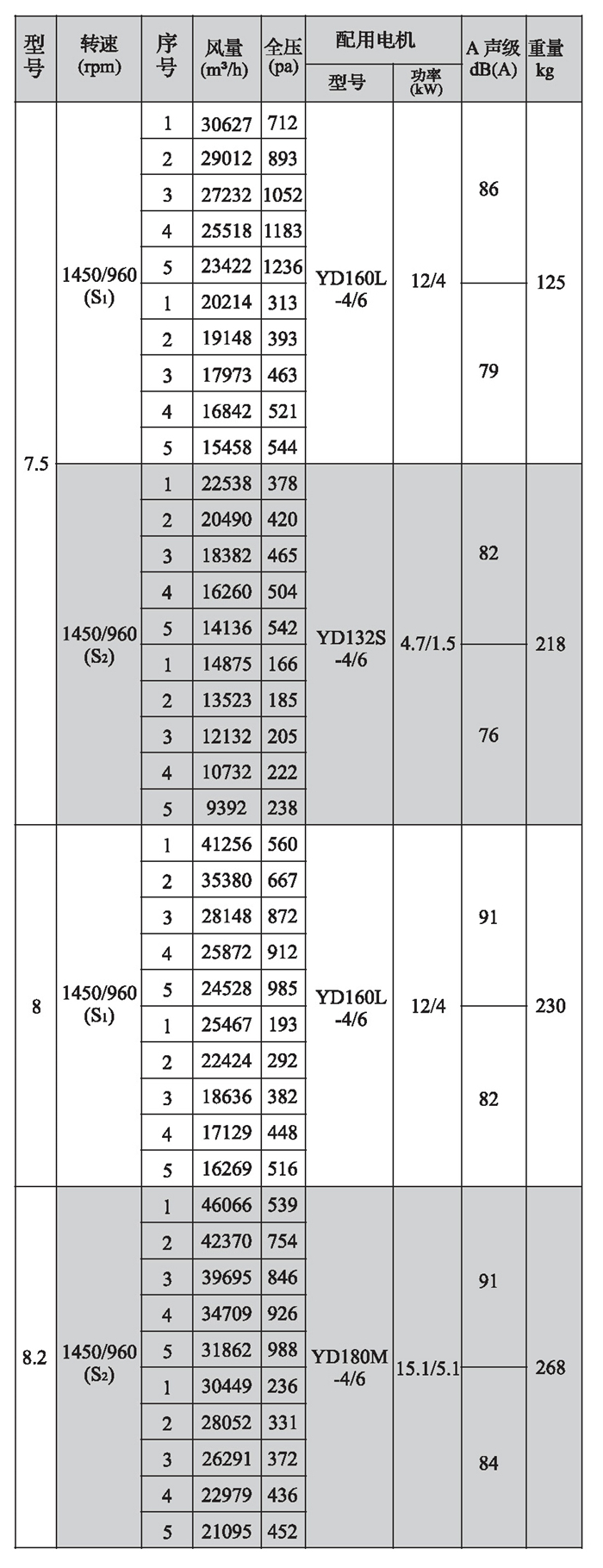

SWF-II系列混流式风机性能参数(2)

SWF-II系列混流式风机性能参数(3)

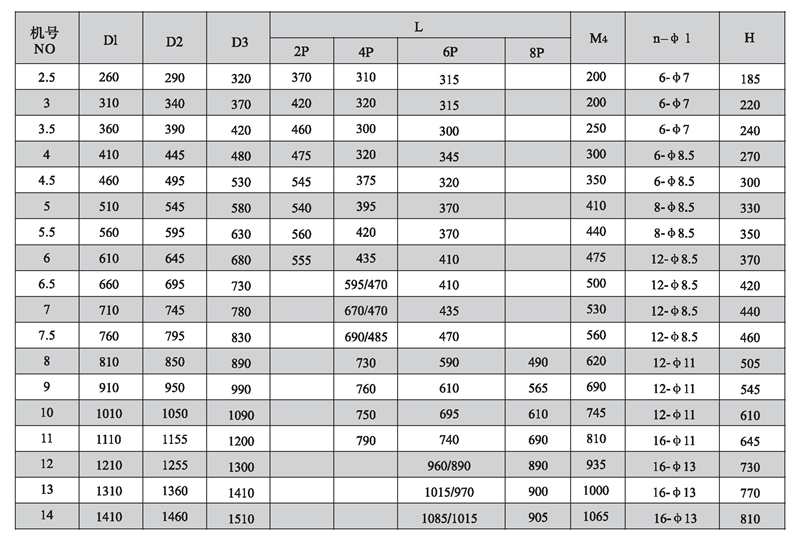

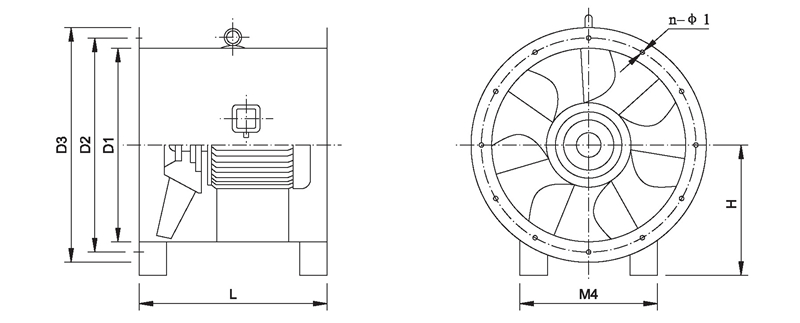

三、SWF-I系列混流式风机外形及安装尺寸表

注:1、为了同用户的安装尺寸保持-致，法兰打孔尺寸(n-φ1)仅供参考,若用户没有说明，本厂一般不打孔

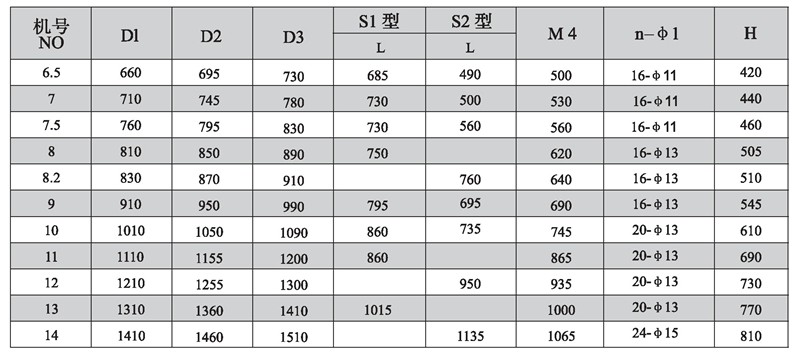

四、SWF-1I系列混流式风机安装尺寸表
